ISO 5801 Và AMCA 210: So Sánh Tiêu Chuẩn Đo Kiểm Quạt Công Nghiệp

Trong các dự án công nghiệp, việc nghiệm thu quạt không chỉ dựa trên công suất động cơ hay kích thước thiết bị, mà cần kiểm chứng các thông số quan trọng như lưu lượng, áp suất, công suất tiêu thụ và hiệu suất theo một phương pháp thử rõ ràng. Vì vậy, chủ đầu tư, tư vấn thiết kế và nhà thầu EPC cần hiểu đúng các tiêu chuẩn đo kiểm như ISO 5801 và ANSI/AMCA 210 / ASHRAE 51 trước khi lựa chọn, chào thầu hoặc nghiệm thu quạt công nghiệp.

Bài viết dưới đây, TOMECO sẽ làm rõ ISO 5801 và AMCA 210 là gì, hai tiêu chuẩn này khác nhau như thế nào, khi nào nên áp dụng từng tiêu chuẩn và doanh nghiệp cần lưu ý gì để bảo đảm kết quả đo kiểm minh bạch, phù hợp yêu cầu dự án.

So sánh nhanh ISO 5801 và AMCA 210

Theo thông tin tra cứu tiêu chuẩn, TCVN 9439:2013 tương đương ISO 5801:2007. Vì vậy, khi dự án yêu cầu ISO 5801, cần kiểm tra rõ phiên bản tiêu chuẩn được chỉ định trong hồ sơ kỹ thuật, ví dụ ISO 5801:2007, ISO 5801:2017 hoặc yêu cầu tương đương theo TCVN 9439:2013.

ISO 5801 là gì?

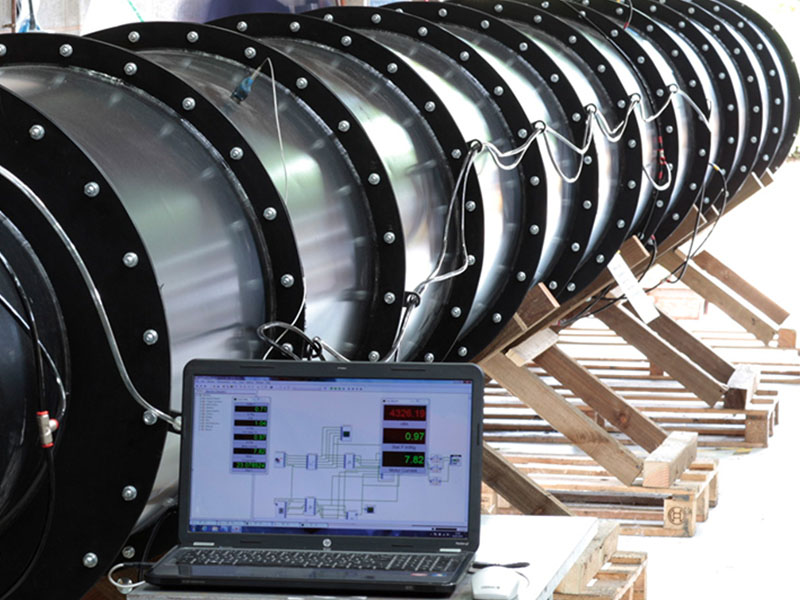

ISO 5801 là tiêu chuẩn quốc tế quy định phương pháp thử đặc tính làm việc của quạt khi sử dụng đường thông gió tiêu chuẩn. Tiêu chuẩn này được dùng để xác định các thông số quan trọng của quạt như lưu lượng, áp suất, công suất và hiệu suất trong điều kiện thử nghiệm được kiểm soát.

Tại Việt Nam, tiêu chuẩn liên quan trực tiếp là TCVN 9439:2013 – Quạt công nghiệp: Thử đặc tính khi sử dụng đường thông gió tiêu chuẩn. Tiêu chuẩn này tương đương với ISO 5801:2007. Đây là điểm cần ghi rõ để tránh nhầm lẫn rằng TCVN 9439:2013 tự động tương đương với mọi phiên bản ISO 5801 mới hơn.

Về ứng dụng thực tế, ISO 5801 thường được sử dụng trong các trường hợp:

• Kiểm tra đặc tính khí động của quạt công nghiệp
• Xác định đường đặc tính lưu lượng – áp suất
• Đánh giá công suất tiêu thụ và hiệu suất
• Làm cơ sở nghiệm thu kỹ thuật giữa nhà sản xuất, chủ đầu tư, tư vấn thiết kế hoặc nhà thầu EPC
• Hỗ trợ lựa chọn quạt phù hợp với yêu cầu vận hành thực tế

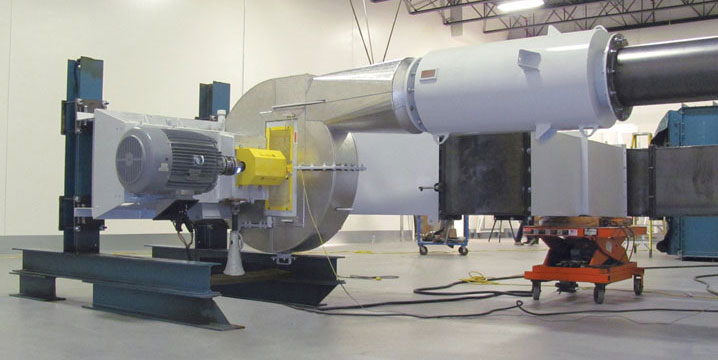

AMCA 210 là gì?

AMCA 210 là tiêu chuẩn do AMCA International – Air Movement and Control Association International ban hành, thường được công bố cùng với ASHRAE 51. Tên đầy đủ thường được viết là ANSI/AMCA 210 / ASHRAE 51 – Laboratory Methods of Testing Fans for Certified Aerodynamic Performance Rating.

Tiêu chuẩn này quy định phương pháp thử trong phòng thí nghiệm nhằm xác định đặc tính khí động của quạt, bao gồm lưu lượng, áp suất, công suất tiêu thụ, mật độ không khí, tốc độ quay và hiệu suất.

Điểm cần lưu ý là AMCA 210 là tiêu chuẩn thử nghiệm, còn AMCA Certified Ratings Program là chương trình chứng nhận riêng. Vì vậy, một sản phẩm được thử nghiệm theo AMCA 210 không đồng nghĩa với việc sản phẩm đó đã được chứng nhận AMCA, trừ khi nhà sản xuất có chứng nhận hợp lệ theo chương trình chứng nhận tương ứng.

AMCA 210 thường được yêu cầu trong:

• Các dự án theo tiêu chuẩn Mỹ
• Hồ sơ kỹ thuật có viện dẫn ANSI/AMCA hoặc ASHRAE
• Các dự án yêu cầu dữ liệu thử nghiệm phục vụ công bố hiệu suất khí động
• Các thị trường hoặc chủ đầu tư có yêu cầu rõ về chứng nhận/chương trình đánh giá theo AMCA

ISO 5801 và AMCA 210 giống nhau ở điểm nào?

Dù được xây dựng bởi các hệ thống tiêu chuẩn khác nhau, ISO 5801 và AMCA 210 đều hướng đến mục tiêu chung là xác định đặc tính làm việc của quạt trong điều kiện thử nghiệm có kiểm soát.

Cả hai tiêu chuẩn đều quan tâm đến các thông số kỹ thuật cốt lõi như:

• Lưu lượng không khí
• Áp suất tĩnh và/hoặc áp suất toàn phần
• Công suất tiêu thụ
• Tốc độ quay
• Hiệu suất
• Điều kiện không khí thử nghiệm
• Cách thiết lập hệ thống thử và xử lý kết quả đo

Về bản chất, cả hai đều giúp nhà sản xuất, tư vấn thiết kế và chủ đầu tư có cơ sở kỹ thuật để đánh giá quạt có đáp ứng yêu cầu thiết kế hay không. Đây là nền tảng quan trọng cho quá trình lựa chọn, nghiệm thu và vận hành quạt công nghiệp.

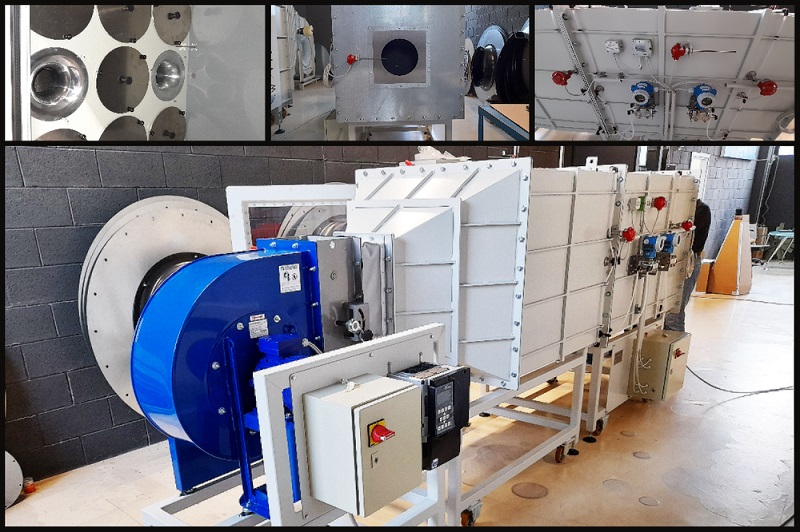

ISO 5801 và AMCA 210 khác nhau như thế nào?

Sự khác biệt giữa ISO 5801 và AMCA 210 không nên được hiểu theo hướng tiêu chuẩn nào “tốt hơn”. Trên thực tế, mỗi tiêu chuẩn phù hợp với từng hệ quy chiếu, thị trường và yêu cầu dự án khác nhau.

1. Khác nhau về hệ tiêu chuẩn và thị trường áp dụng

ISO 5801 là tiêu chuẩn thuộc hệ ISO, được sử dụng rộng rãi trong nhiều dự án quốc tế, đặc biệt tại các thị trường theo hệ tiêu chuẩn châu Âu, châu Á hoặc các hồ sơ mời thầu có viện dẫn ISO.

Trong khi đó, AMCA 210 thuộc hệ tiêu chuẩn AMCA/ASHRAE, thường gặp trong các dự án sử dụng tiêu chuẩn Mỹ hoặc các dự án có yêu cầu cụ thể về dữ liệu thử nghiệm theo hệ AMCA.

2. Khác nhau về cách viện dẫn trong hồ sơ kỹ thuật

Với ISO 5801, hồ sơ kỹ thuật có thể yêu cầu trực tiếp theo ISO 5801 hoặc tiêu chuẩn tương đương. Tại Việt Nam, cần lưu ý cách viện dẫn TCVN 9439:2013 tương đương ISO 5801:2007.

Với AMCA 210, tiêu chuẩn thường được viết dưới dạng ANSI/AMCA 210 / ASHRAE 51. Khi làm việc với hồ sơ dự án, cần kiểm tra rõ phiên bản tiêu chuẩn được yêu cầu và có cần chứng nhận AMCA hay chỉ cần kết quả thử nghiệm theo phương pháp AMCA 210.

3. Khác nhau giữa thử nghiệm và chứng nhận

Đây là điểm rất quan trọng. Một quạt được thử nghiệm theo AMCA 210 chỉ có nghĩa là phương pháp thử được thực hiện theo tiêu chuẩn AMCA 210. Điều này khác với việc sản phẩm được chứng nhận trong AMCA Certified Ratings Program.

Vì vậy, khi hồ sơ kỹ thuật yêu cầu “AMCA”, doanh nghiệp cần làm rõ:

• Yêu cầu thử nghiệm theo AMCA 210
• Yêu cầu chứng nhận AMCA
• Hay yêu cầu cả hai nội dung trên

Việc phân biệt rõ ngay từ đầu giúp tránh hiểu nhầm khi chào thầu, nghiệm thu hoặc đánh giá năng lực nhà sản xuất.

Nên chọn ISO 5801 hay AMCA 210?

Việc lựa chọn tiêu chuẩn không nên dựa trên cảm tính, mà cần căn cứ vào yêu cầu cụ thể của dự án.

Nên ưu tiên ISO 5801 khi:

• Hồ sơ kỹ thuật hoặc tư vấn thiết kế viện dẫn ISO 5801
• Dự án sử dụng hệ tiêu chuẩn quốc tế hoặc châu Âu
• Chủ đầu tư yêu cầu thử nghiệm theo TCVN/ISO
• Dự án tại Việt Nam cần tham chiếu TCVN 9439:2013
• Mục tiêu chính là kiểm chứng đặc tính làm việc của quạt phục vụ nghiệm thu kỹ thuật

Nên ưu tiên AMCA 210 khi:

• Dự án yêu cầu tiêu chuẩn Mỹ
• Hồ sơ kỹ thuật viện dẫn ANSI/AMCA hoặc ASHRAE
• Chủ đầu tư yêu cầu dữ liệu thử nghiệm theo hệ AMCA
• Dự án có yêu cầu về chứng nhận AMCA hoặc dữ liệu phục vụ công bố hiệu suất theo hệ AMCA

Trong thực tế, điều quan trọng nhất là đọc kỹ hồ sơ mời thầu, yêu cầu kỹ thuật và tiêu chí nghiệm thu. Với các dự án phức tạp, nhà sản xuất nên thống nhất trước với chủ đầu tư, tư vấn thiết kế hoặc EPC về tiêu chuẩn áp dụng, phương pháp thử, biểu mẫu báo cáo và tiêu chí chấp nhận kết quả.

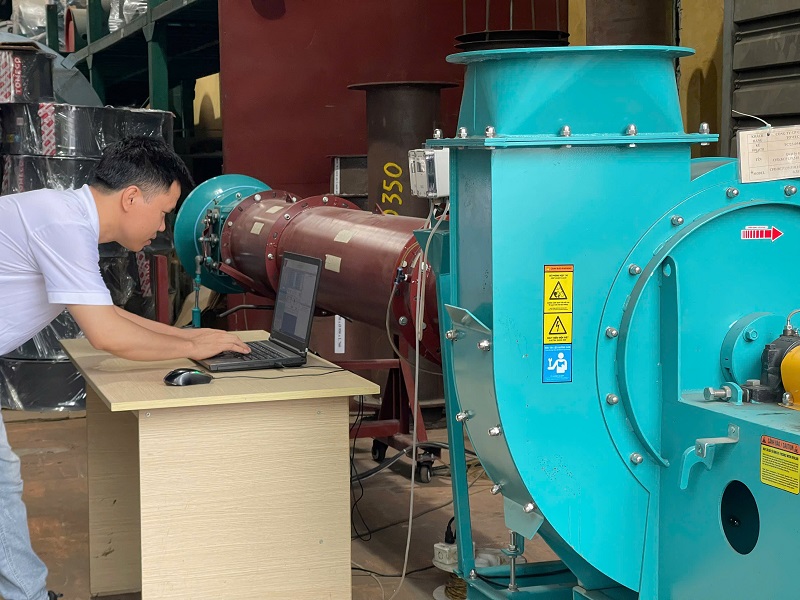

Lưu ý khi nghiệm thu quạt công nghiệp theo tiêu chuẩn đo kiểm

Để việc nghiệm thu quạt diễn ra minh bạch và hạn chế tranh chấp kỹ thuật, các bên nên thống nhất một số nội dung ngay từ giai đoạn đặt hàng hoặc phê duyệt bản vẽ kỹ thuật.

1. Xác định rõ tiêu chuẩn và phiên bản áp dụng

Không nên chỉ ghi chung chung “theo ISO 5801” hoặc “theo AMCA”. Cần ghi rõ phiên bản tiêu chuẩn, tiêu chuẩn tương đương hoặc phạm vi áp dụng cụ thể.

Ví dụ:

• Thử nghiệm theo ISO 5801:2017
• Thử nghiệm theo TCVN 9439:2013 tương đương ISO 5801:2007
• Thử nghiệm theo ANSI/AMCA 210 / ASHRAE 51
• Tham chiếu phương pháp thử phù hợp theo yêu cầu dự án

2. Làm rõ thông số cần kiểm tra

Các thông số thường cần được kiểm tra gồm:

• Lưu lượng không khí
• Áp suất tĩnh
• Áp suất toàn phần
• Công suất tiêu thụ
• Tốc độ quay
• Hiệu suất
• Độ rung
• Độ ồn, nếu dự án yêu cầu

Tùy từng loại quạt và điều kiện vận hành, phạm vi đo kiểm có thể được điều chỉnh cho phù hợp.

3. Thống nhất điều kiện thử nghiệm

Kết quả đo kiểm quạt chịu ảnh hưởng bởi điều kiện thử, cách lắp đặt, đường ống, mật độ không khí, nhiệt độ, áp suất khí quyển và phương pháp hiệu chỉnh dữ liệu.

Vì vậy, khi nghiệm thu cần làm rõ:

• Thử tại phòng thử nghiệm hay tại hiện trường
• Điều kiện lắp đặt khi thử
• Phương pháp đo lưu lượng và áp suất
• Điều kiện hiệu chỉnh kết quả
• Biên độ sai lệch cho phép, nếu có quy định trong hồ sơ kỹ thuật

4. Kiểm tra nội dung báo cáo thử nghiệm

Một báo cáo thử nghiệm quạt nên thể hiện tối thiểu:

• Thông tin nhận diện thiết bị
• Tiêu chuẩn hoặc phương pháp thử được áp dụng
• Điều kiện thử nghiệm
• Sơ đồ hoặc mô tả bố trí thử
• Kết quả đo các thông số chính
• Đường đặc tính quạt, nếu có
• Kết luận so sánh với yêu cầu thiết kế
• Người thực hiện, người kiểm tra và đơn vị chịu trách nhiệm

Báo cáo càng rõ ràng thì quá trình nghiệm thu càng thuận lợi, đặc biệt với các dự án công nghiệp lớn, dự án EPC hoặc các dây chuyền có yêu cầu vận hành liên tục.

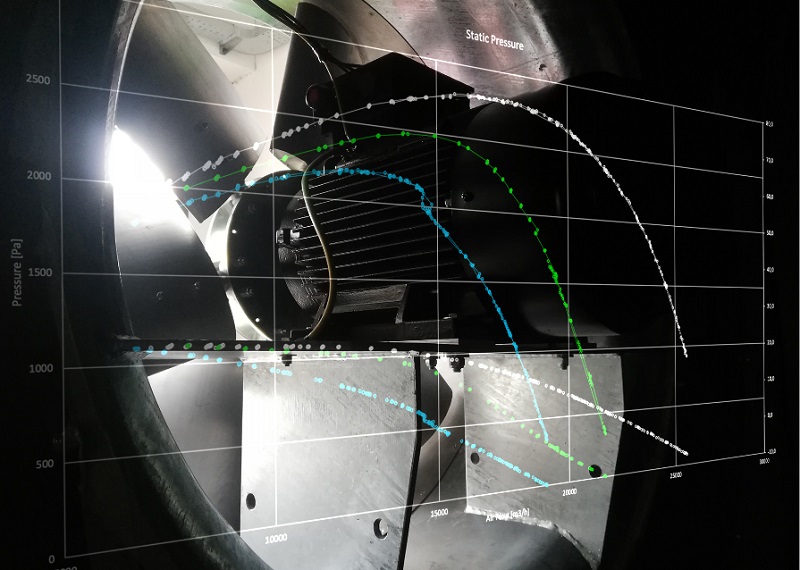

Vai trò của đo kiểm quạt công nghiệp theo tiêu chuẩn

Đo kiểm quạt theo tiêu chuẩn không chỉ là bước kiểm tra cuối cùng trước khi bàn giao. Đây còn là công cụ quan trọng giúp kiểm soát chất lượng, tối ưu vận hành và giảm rủi ro trong suốt vòng đời thiết bị.

Việc đo kiểm đúng phương pháp giúp:

• Xác nhận quạt đạt thông số thiết kế
• Hạn chế rủi ro thiếu lưu lượng hoặc thiếu áp suất khi đưa vào vận hành
• Kiểm soát công suất tiêu thụ và hiệu suất năng lượng
• Hỗ trợ lựa chọn quạt phù hợp với hệ thống
• Làm cơ sở nghiệm thu giữa nhà sản xuất, nhà thầu và chủ đầu tư
• Giảm nguy cơ tranh chấp kỹ thuật sau bàn giao

Đối với các ngành như xi măng, nhiệt điện, luyện kim, xử lý môi trường, chế biến nông sản, lò hơi hoặc các hệ thống hút lọc bụi, quạt thường vận hành liên tục trong điều kiện tải nặng. Do đó, việc kiểm chứng thông số trước khi lắp đặt và vận hành có ý nghĩa đặc biệt quan trọng.

Năng lực đo kiểm quạt công nghiệp của TOMECO

TOMECO hiện nằm trong số ít đơn vị tại Việt Nam có năng lực cung cấp giải pháp toàn diện về quạt công nghiệp, từ tư vấn, thiết kế, chế tạo, đo kiểm đến dịch vụ kỹ thuật sau bán hàng. Năng lực này được xây dựng trên nền tảng làm chủ đồng bộ công nghệ, đầu tư hệ thống trang thiết bị hiện đại và ứng dụng chuyển đổi số trong toàn bộ chuỗi giá trị thông qua ERP, CRM, phần mềm thiết kế – gia công CAD/CAM và phần mềm lựa chọn quạt.

Trong sản xuất và kiểm soát chất lượng, TOMECO sở hữu hệ thống thiết bị gia công, chế tạo và đo kiểm chuyên dụng như máy cắt laser công suất lớn, máy chấn CNC, máy lốc, robot hàn, hệ thống phun bi – sơn tĩnh điện, máy cân bằng động kỹ thuật số và thiết bị phân tích rung động. Các trang thiết bị này giúp TOMECO chế tạo chính xác các kết cấu quạt kích thước lớn, kiểm soát chất lượng chi tiết quay, độ ổn định vận hành, độ bền cơ khí và khả năng làm việc trong môi trường công nghiệp khắc nghiệt.

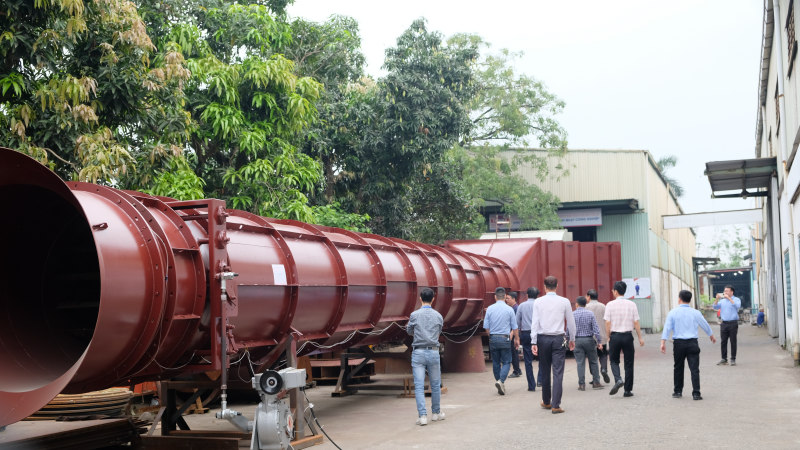

Đặc biệt, TOMECO đã nghiên cứu, thiết kế và phát triển hệ thống đo kiểm quạt công nghiệp phù hợp TCVN 9439:2013, tương đương ISO 5801:2007, phục vụ thử nghiệm các thông số kỹ thuật quan trọng như lưu lượng, áp suất, công suất, hiệu suất, độ ồn và rung động. Đây là nền tảng quan trọng giúp TOMECO chủ động kiểm chứng dữ liệu kỹ thuật, nâng cao độ tin cậy của kết quả nghiệm thu và đáp ứng yêu cầu ngày càng khắt khe của các dự án công nghiệp quy mô lớn.

Đối với các dự án có yêu cầu đo kiểm cụ thể, TOMECO có thể phối hợp cùng chủ đầu tư, tư vấn thiết kế và nhà thầu EPC để thống nhất:

• Tiêu chuẩn hoặc phương pháp thử áp dụng
• Thông số cần đo kiểm
• Điều kiện thử nghiệm
• Biểu mẫu báo cáo kết quả
• Tiêu chí nghiệm thu phù hợp với yêu cầu dự án

Việc chủ động đo kiểm giúp dữ liệu nghiệm thu minh bạch hơn, giảm rủi ro sai lệch hiệu suất và hỗ trợ tối ưu lựa chọn quạt cho các ngành công nghiệp nặng như xi măng, nhiệt điện, luyện kim, xử lý môi trường, lò hơi, chế biến nông sản và các dây chuyền sản xuất yêu cầu vận hành ổn định.

TOMECO không chỉ cung cấp thiết bị quạt công nghiệp, mà còn hướng tới cung cấp giải pháp đồng bộ từ tư vấn, thiết kế, chế tạo, đo kiểm, lắp đặt đến bảo trì và tối ưu vận hành. Đây là nền tảng giúp khách hàng kiểm soát tốt hơn hiệu quả đầu tư và độ tin cậy của hệ thống quạt trong thực tế.

Kết luận

ISO 5801 và ANSI/AMCA 210 / ASHRAE 51 đều là những tiêu chuẩn quan trọng trong đo kiểm hiệu suất quạt công nghiệp. Cả hai đều giúp xác định các thông số cốt lõi như lưu lượng, áp suất, công suất và hiệu suất, từ đó hỗ trợ quá trình thiết kế, lựa chọn, nghiệm thu và vận hành thiết bị.

Sự khác biệt giữa hai tiêu chuẩn chủ yếu nằm ở hệ tiêu chuẩn, phạm vi áp dụng, cách viện dẫn trong hồ sơ kỹ thuật và mối liên hệ với các chương trình chứng nhận. Vì vậy, doanh nghiệp không nên xem tiêu chuẩn này thay thế tuyệt đối cho tiêu chuẩn kia, mà cần lựa chọn theo yêu cầu cụ thể của từng dự án.

Với năng lực làm chủ thiết kế, công nghệ chế tạo, kiểm soát quy trình sản xuất và hệ thống đo kiểm quạt công nghiệp phù hợp TCVN 9439:2013, tương đương ISO 5801:2007, TOMECO sẵn sàng đồng hành cùng chủ đầu tư, tư vấn thiết kế và nhà thầu EPC trong việc lựa chọn tiêu chuẩn phù hợp, kiểm chứng thông số kỹ thuật và tối ưu giải pháp quạt cho từng điều kiện vận hành thực tế.

Liên hệ TOMECO để được tư vấn tiêu chuẩn đo kiểm và phương án lựa chọn quạt công nghiệp phù hợp với dự án của bạn.

Câu hỏi thường gặp

ISO 5801 và AMCA 210 có giống nhau không?

Hai tiêu chuẩn này có mục tiêu tương tự là xác định đặc tính làm việc của quạt, nhưng thuộc hai hệ tiêu chuẩn khác nhau và có cách viện dẫn, phạm vi áp dụng, yêu cầu thử nghiệm riêng.

TCVN 9439:2013 có tương đương ISO 5801 không?

Có. TCVN 9439:2013 tương đương ISO 5801:2007. Tuy nhiên, nếu dự án yêu cầu ISO 5801, cần kiểm tra rõ phiên bản ISO được chỉ định trong hồ sơ kỹ thuật.

AMCA 210 có phải là chứng nhận AMCA không?

Không. AMCA 210 là tiêu chuẩn thử nghiệm. Chứng nhận AMCA thuộc chương trình chứng nhận riêng, thường được gọi là AMCA Certified Ratings Program. Cần phân biệt rõ giữa “thử nghiệm theo AMCA 210” và “sản phẩm được chứng nhận AMCA”.

Nên chọn ISO 5801 hay AMCA 210 cho dự án tại Việt Nam?

Việc lựa chọn phụ thuộc vào hồ sơ kỹ thuật, yêu cầu của chủ đầu tư, tư vấn thiết kế và hệ tiêu chuẩn mà dự án áp dụng. Nếu dự án viện dẫn TCVN/ISO, có thể tham chiếu ISO 5801 hoặc TCVN 9439:2013. Nếu dự án theo tiêu chuẩn Mỹ, AMCA 210 có thể là yêu cầu phù hợp hơn.

Test report quạt công nghiệp cần có những thông tin gì?

Một báo cáo thử nghiệm nên có thông tin nhận diện thiết bị, tiêu chuẩn áp dụng, điều kiện thử, phương pháp đo, kết quả lưu lượng, áp suất, công suất, hiệu suất, đường đặc tính nếu có và kết luận so sánh với yêu cầu thiết kế.

Đo kiểm quạt nên thực hiện tại phòng thử nghiệm hay tại hiện trường?

Tùy mục tiêu kiểm tra. Thử nghiệm trong phòng giúp kiểm soát điều kiện đo tốt hơn, phù hợp để xác định đặc tính quạt. Đo tại hiện trường giúp đánh giá tình trạng vận hành thực tế sau khi lắp đặt trong hệ thống.

Có thể chuyển đổi kết quả giữa ISO 5801 và AMCA 210 không?

Không nên hiểu là có thể chuyển đổi trực tiếp trong mọi trường hợp. Việc so sánh hoặc quy đổi kết quả cần dựa trên điều kiện thử, phương pháp đo, cấu hình lắp đặt và yêu cầu kỹ thuật cụ thể của dự án.

(Nguồn bài viết: Phòng R&D Công ty CP Cơ Điện TOMECO)
