Trong hệ thống xử lý bụi công nghiệp – đặc biệt là các hệ thống lọc bụi túi – quạt ly tâm công suất lớn đóng vai trò trung tâm trong việc tạo áp suất hút, bảo đảm lưu thông khí ổn định và duy trì hiệu suất lọc cao.
Tại dự án cải tạo hệ thống lọc bụi tĩnh điện sang lọc bụi túi của Nhà máy Xi măng Bút Sơn, quạt ly tâm 900kW do TOMECO thiết kế và sản xuất đã được lựa chọn nhờ khả năng vận hành ổn định, chịu tải lớn và phù hợp với điều kiện môi trường làm việc khắc nghiệt.
1. Thông số thiết kế thiết bị
| Hạng mục | Giá trị |
|---|---|
| Tên thiết bị | Quạt hút sau lọc bụi |
| Mã hiệu quạt | CFE.A250.2100×2 |
| Lưu lượng | 580.000 m³/h |
| Áp suất tĩnh | 3.500 Pa |
| Tốc độ quạt | 980 rpm |
| Nhiệt độ khí | 90 °C |
| Công suất động cơ | 900 kW |
| Tốc độ động cơ | 990 rpm |
| Điện áp định mức | 6.000 V |
| Dòng điện định mức | 107,8 A |
| Pha/ Tần số | 3 pha / 50 Hz |
2. Công tác chuẩn bị trước lắp đặt
Nhân sự: Kỹ sư thiết kế, kỹ thuật viên lắp đặt, kỹ sư cân bằng động.
Thiết bị: Chuẩn bị đầy đủ vật tư, bu lông móng, sika, dụng cụ căn chỉnh, thiết bị nâng hạ.
Biện pháp an toàn: Tổ chức hướng dẫn an toàn lao động cho toàn bộ nhân sự tham gia thi công tại hiện trường.
3. Quy trình lắp đặt quạt ly tâm 900kW

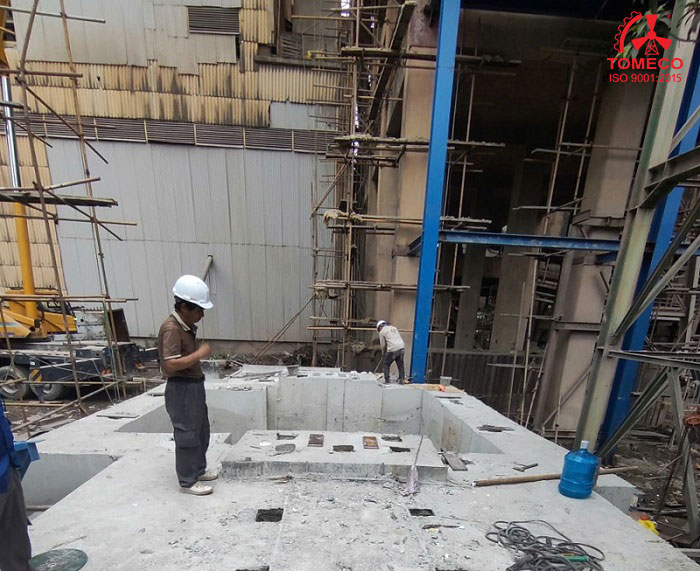

Bước 1: Xử lý mặt bằng lắp đặt
Vệ sinh sạch sẽ, mài phẳng toàn bộ bề mặt lắp đặt trước khi định vị.

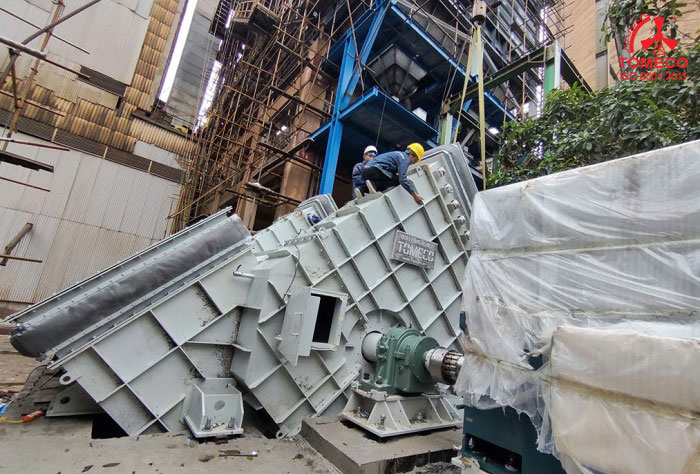

Bước 2: Định vị và lắp đặt quạt
Sử dụng thiết bị nâng hạ chuyên dụng để đưa quạt vào vị trí, lắp đặt tạm thời lên bệ móng.

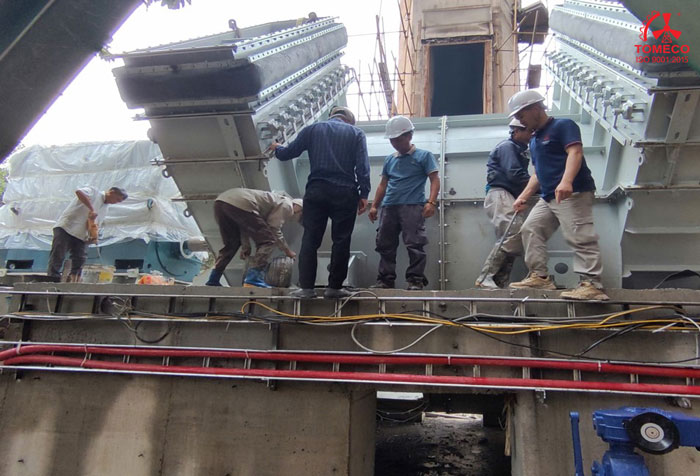

Bước 3: Căn chỉnh thô – Đổ sika lần 1
Cố định bu lông móng bệ động cơ và bệ gối.
Đổ sika lần thứ nhất để tạo nền liên kết ổn định.

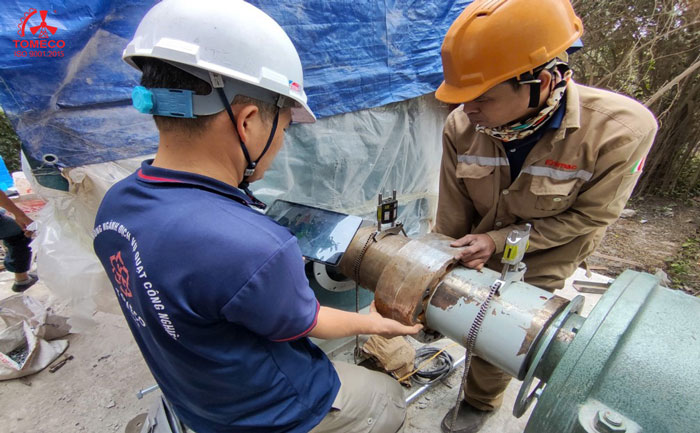

Bước 4: Căn chỉnh tinh – Cân tâm trục
Kiểm tra và hiệu chỉnh cao độ của bệ gối, bệ động cơ và thân quạt.
Tiến hành căn chỉnh đồng tâm trục giữa động cơ và quạt.
Bước 5: Đổ sika lần 2
Sau khi kiểm tra các thông số đạt yêu cầu, tiến hành đổ sika lần thứ hai để cố định toàn bộ cụm thiết bị.

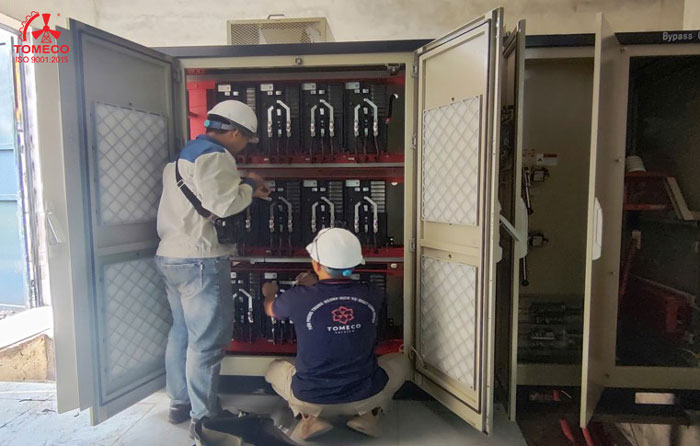

Bước 6: Đấu nối hệ thống điện
Kết nối động cơ với hệ thống biến tần và tủ điện điều khiển tại chỗ.
Kiểm tra thông mạch, cách điện trước khi vận hành thử.

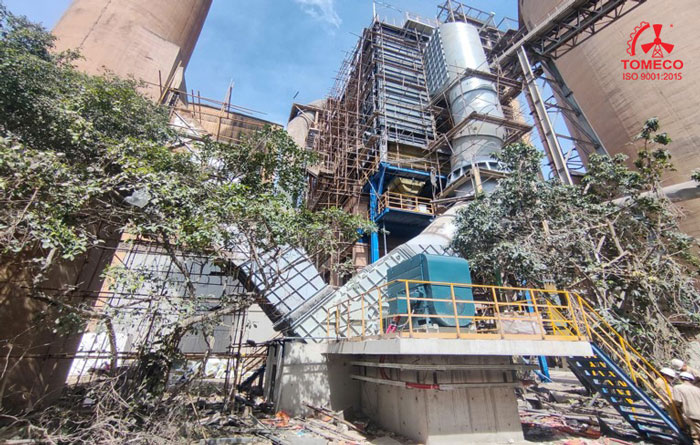

Bước 7: Hoàn thiện kết nối với hệ thống lọc bụi
Liên kết quạt với buồng lọc túi và hệ thống ống dẫn khí.
Hoàn tất kiểm tra toàn bộ hệ thống trước khi vận hành thử tải.
4. Kết luận
Việc lắp đặt thành công quạt ly tâm công suất 900kW cho hệ thống lọc bụi túi tại Nhà máy Xi măng Bút Sơn là minh chứng rõ nét cho năng lực thiết kế, chế tạo và thi công của đội ngũ TOMECO.
Thiết bị được vận hành ổn định, đáp ứng yêu cầu kỹ thuật khắt khe và hiệu quả trong môi trường làm việc nặng. Đây là một trong nhiều công trình công nghiệp tiêu biểu mà TOMECO đã đồng hành cùng khách hàng.
